Skanery kodów kreskowych są niezbędnymi narzędziami w nowoczesnej automatyce przemysłowej, zwłaszcza w połączeniu z programowalnymi sterownikami logicznymi (PLC). Jako dostawca sterowników PLC firmy Omron miałem zaszczyt pracować z różnymi modelami sterowników PLC firmy Omron i integrować je ze skanerami kodów kreskowych. W tym poście na blogu podzielę się praktycznymi spostrzeżeniami na temat korzystania ze skanera kodów kreskowych w połączeniu ze sterownikiem PLC firmy Omron.
1. Wybór odpowiedniego modelu sterownika PLC firmy Omron
Po pierwsze, musisz wybrać odpowiedni sterownik PLC firmy Omron do swojej aplikacji do skanowania kodów kreskowych. Firma Omron oferuje szeroką gamę sterowników PLC, każdy o innych funkcjach i możliwościach.
W przypadku zastosowań na mniejszą skalę,Omron CP2E-N14DR-Ato świetna opcja. Jest kompaktowy, ekonomiczny i ma wystarczającą liczbę punktów we/wy do podstawowej integracji skanera kodów kreskowych.
Jeśli masz do czynienia z bardziej złożonymi systemami,Omron CJ2M-CPU35to potężny wybór. Charakteryzuje się dużą szybkością przetwarzania i może obsługiwać wiele zadań jednocześnie, dzięki czemu nadaje się do zastosowań, w których dane z kodów kreskowych muszą być szybko przetwarzane i integrowane z innymi zadaniami automatyzacji.
TheOmron CJ1W-PD025jest również dobrą opcją, jeśli chcesz rozszerzyć możliwości wejść/wyjść swojego sterownika PLC. Można go używać w połączeniu z innymi modelami sterowników PLC firmy Omron, aby zapewnić więcej wejść i wyjść dla skanera kodów kreskowych i innych urządzeń.
W przypadku starszych systemów lub aplikacji o określonych wymaganiach plikOmron CPM1A-40CDR-A-V1może być odpowiednie. Jest to niezawodny sterownik PLC, który istnieje na rynku już od jakiegoś czasu i ma dużą bazę użytkowników.

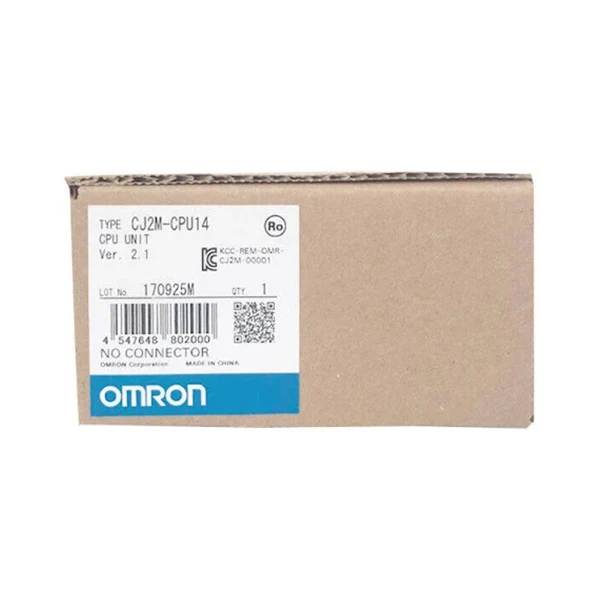

A jeśli szukasz sterownika PLC średniej klasy charakteryzującego się dobrą równowagą wydajności i kosztów, tenOmron CJ2M-CPU14może być idealnym wyborem.
2. Zrozumienie interfejsu skanera kodów kreskowych
Skanery kodów kreskowych są wyposażone w różne interfejsy, takie jak RS-232, RS-485, Ethernet lub USB. Najpopularniejsze to RS-232 i Ethernet.
Interfejs RS-232
Jeśli skaner kodów kreskowych jest wyposażony w interfejs RS-232, należy go podłączyć do odpowiedniego portu szeregowego sterownika PLC firmy Omron. Upewnij się, że parametry komunikacji zostały poprawnie skonfigurowane, w tym szybkość transmisji, bity danych, bity stopu i parzystość. Parametry te powinny być zgodne pomiędzy skanerem kodów kreskowych i sterownikiem PLC, aby zapewnić prawidłowy transfer danych.
Na przykład, jeśli skaner kodów kreskowych jest ustawiony na szybkość transmisji 9600, 8 bitów danych, 1 bit stopu i brak parzystości (9600,8,N,1), należy skonfigurować port szeregowy sterownika PLC z tymi samymi ustawieniami.
Interfejs Ethernet
Interfejsy Ethernet stają się coraz bardziej popularne, ponieważ oferują większą szybkość przesyłania danych i można je łatwo zintegrować z siecią. Aby podłączyć skaner kodów kreskowych z interfejsem Ethernet do sterownika PLC firmy Omron, należy przypisać adresy IP obu urządzeniom i upewnić się, że znajdują się w tej samej sieci.
Do nawiązania połączenia ze skanerem kodów kreskowych można używać funkcji komunikacji Ethernet sterownika PLC firmy Omron, takich jak FINS (Factory Interface Network Service). Po nawiązaniu połączenia możesz wymieniać dane pomiędzy obydwoma urządzeniami.
3. Programowanie sterownika PLC firmy Omron do odczytu kodów kreskowych
Po fizycznym podłączeniu skanera kodów kreskowych do sterownika PLC firmy Omron należy napisać odpowiedni program do odczytu i przetwarzania danych z kodu kreskowego.
Odczytywanie danych kodu kreskowego
Pierwszym krokiem jest odczytanie danych przesłanych przez skaner kodów kreskowych. Jeśli korzystasz z interfejsu RS-232, do odbierania danych możesz używać funkcji komunikacyjnych ASCII sterownika PLC firmy Omron. Na przykład w oprogramowaniu Omron CX-Programmer można użyć instrukcji GS (General Serial Communication) do odbierania danych z portu szeregowego.
Jeśli korzystasz z interfejsu Ethernet, możesz skorzystać z funkcji komunikacji sieciowej, aby otrzymać dane z kodem kreskowym. Za pomocą poleceń FINS można na przykład odczytać dane z pamięci skanera kodów kreskowych.
Przetwarzanie danych kodu kreskowego
Po przeczytaniu danych z kodu kreskowego prawdopodobnie będziesz chciał je w jakiś sposób przetworzyć. Może to obejmować weryfikację kodu kreskowego, dekodowanie informacji lub porównanie ich z bazą danych.
Na przykład możesz mieć bazę danych kodów produktów przechowywaną w pamięci sterownika PLC. Po zeskanowaniu kodu kreskowego możesz porównać zeskanowany kod z kodami w bazie danych, aby sprawdzić, czy jest to ważny produkt.
Do realizacji tych zadań przetwarzania danych można używać logiki drabinkowej lub języków programowania tekstu strukturalnego w oprogramowaniu do programowania sterowników PLC firmy Omron.
4. Rozwiązywanie typowych problemów
Nawet jeśli wszystko jest poprawnie skonfigurowane, mogą wystąpić pewne problemy. Oto kilka typowych problemów i sposobów ich rozwiązania.
Błędy komunikacji
Jeśli występują błędy w komunikacji między skanerem kodów kreskowych a sterownikiem PLC firmy Omron, pierwszą rzeczą, którą należy sprawdzić, są ustawienia komunikacji. Upewnij się, że szybkość transmisji, bity danych, bity stopu i parzystość są takie same na obu urządzeniach.
Możesz także sprawdzić połączenie fizyczne. Upewnij się, że kable są prawidłowo podłączone i nie ma luźnych połączeń.
Błędy odczytu danych
Jeśli sterownik PLC nie odczytuje poprawnie danych kodu kreskowego, przyczyną może być problem ze skanerem kodów kreskowych. Sprawdź, czy skaner jest prawidłowo skalibrowany i czy potrafi dokładnie odczytać kody kreskowe.
Można także spróbować zwiększyć odstęp czasu pomiędzy skanowaniem kodów kreskowych, aby zapewnić sterownikowi PLC wystarczająco dużo czasu na przetworzenie danych.
5. Integracja z innymi systemami
W wielu zastosowaniach przemysłowych skanowanie kodów kreskowych to tylko część większego systemu. Może zaistnieć potrzeba zintegrowania danych skanera kodów kreskowych z innymi systemami, takimi jak system zarządzania magazynem (WMS) lub system planowania zasobów przedsiębiorstwa (ERP).
Sterownik PLC firmy Omron może działać jako pomost pomiędzy skanerem kodów kreskowych a innymi systemami. Za pomocą funkcji komunikacyjnych sterownika PLC można przesyłać dane kodu kreskowego do systemu wyższego poziomu.
Można na przykład wykorzystać komunikację Ethernet do przesłania danych do serwera, na którym działa system WMS lub ERP. Dane mogą zostać przesłane w określonym formacie, takim jak XML lub JSON, aby ułatwić przetwarzanie drugiemu systemowi.
Kontakt w sprawie zakupów
Jeśli jesteś zainteresowany zakupem sterowników PLC firmy Omron do zastosowań związanych ze skanowaniem kodów kreskowych lub potrzebujesz więcej informacji na temat integracji skanerów kodów kreskowych ze sterownikami PLC firmy Omron, skontaktuj się ze mną. Jestem tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązania dla Twoich konkretnych potrzeb.
Referencje
- Instrukcja obsługi programatora CX firmy Omron
- Dokumentacja producenta skanera kodów kreskowych
